معالجة إدراج DIP (حزمة مزدوجة في الخط) هي تقنية تصنيع تستخدم لإدراج مكونات ثقبية في لوحة دوائر مطبوعة (PCB) لديها ثقوب مسبقة.مكونات DIP لديها خطوط أو دبوس تمتد من الأسفل ويتم إدخالها من خلال الثقوب في PCBمعالجة إدراج DIP تتضمن عادة الخطوات التالية:
1إعداد PCB: يتم إعداد PCB لإدخال مكون DIP. وهذا ينطوي على ضمان أن PCB لديها ثقوب مسبقة في المواقع والحجم الصحيحين لاستيعاب خطوط مكون DIP.
2إعداد المكونات: يتم إعداد مكونات DIP لإدخالها. قد يتضمن ذلك تصويب أو محاذاة خطوط المكون لضمان إمكانية إدخالها بسهولة في ثقوب PCB.
3إدخال: يتم إدخال كل عنصر DIP يدويا أو تلقائيا في الثقوب المقابلة على PCB.يتم محاذاة خطوط المكونات بعناية مع الثقوب وإدراجها حتى يستند جسم المكونات على سطح PCB.
4تأمين: بمجرد إدخال مكونات DIP ، يتم تأمينها على PCB لضمان بقائها في مكانها خلال عمليات التصنيع اللاحقة ودورة حياة المنتج.ويمكن تحقيق ذلك من خلال طرق مختلفة، مثل اللحام أو التشويش أو استخدام الملصق.

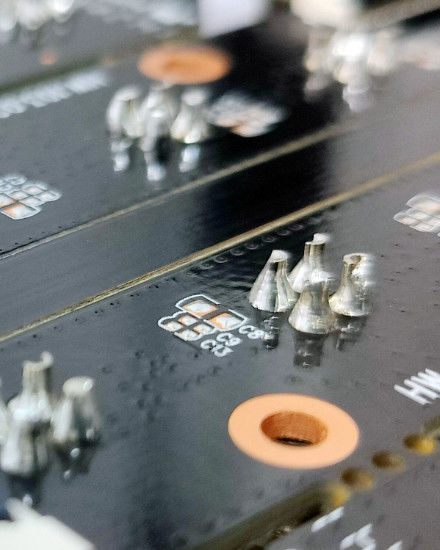

5اللحام: بعد إدخال مكونات DIP وتثبيتها ، عادة ما يخضع PCB لعملية لحام لإنشاء اتصالات كهربائية موثوقة.هذا يمكن القيام به من خلال لحام الموجةأو لحام انتقائي، أو لحام يدوي، اعتمادا على إعداد الإنتاج والمتطلبات.
6التفتيش: بمجرد الانتهاء من اللحام ، يخضع PCB للتفتيش للتحقق من جودة مفاصل اللحام ووضع المكونات. الفحص البصري ، الفحص البصري الآلي (AOI) ،أو يمكن استخدام أساليب اختبار أخرى للكشف عن أي عيوبأو مشاكل في اللحام.
7الاختبار: يمكن أن يخضع PCB المجمّع ، مع مكونات DIP المضمنة والملحومة ، للاختبار الوظيفي أو الكهربائي للتأكد من استيفائه للمواصفات المطلوبة وأداءه كما هو مقصود.
8التجميع النهائي: بعد الاختبار ، يمكن أن يذهب PCB إلى التجميع النهائي ، حيث يتم إضافة مكونات وعمليات إضافية لاستكمال المنتج.
DIP insert processing is commonly used for components that cannot be mounted using surface mount technology (SMT) or for applications where through-hole components are preferred due to their robustness or specific electrical requirements.
